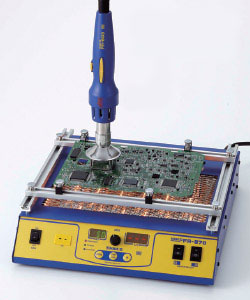

兩組共六個紅外線鹵素燈對電路板的加熱十分快速。差不多在電源起動後便能夠同時間把電路板全面加熱，大大提高返修和後期加工的效率，特別在處理多層電路板時需要較大的熱量傳輸。而且FR-870不會釋放污染物，所以在提高工作效率之餘，也能夠保持潔淨的工作環境。 |
|
|
|
|
 |
|
|
|
|
|
|
|
 操作模式
|
|
動力模式 |
T/C模式 |
|
可以調節發熱燈輸出功率，從0%到100%。 |

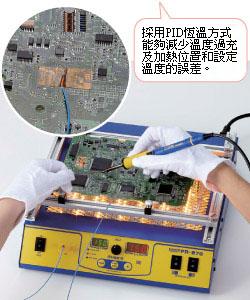

當放置於電路板的感測器位置到達設定溫後，發熱燈便會進入恒溫狀態，保持電路板溫度穩定。 |
|
|
|
|
|
|
|
|
|
|
自動動力模式、自動T/C模式 |
|
自動模式可設定三個階段(階段1-3)的加熱資料，提供理想的操作管理，保持各生產崗位的品質穩定性。自動模式可設定各10組的加熱資料檔。 |
|
|
|
|
|
|
|
|
|
|
強大加熱功能提供快速升溫及改善工作效率、左右兩個加熱區域可獨立開關 |
|
|
|
|
|
|
|
|
|
|
集合多種功能迎合各種不同需要、日常保養簡單方便 |
|
彈簧裝置使安裝電路板十分容易。當電路板位置被固定後，其他相同大少之電路板也能夠輕易安裝，大大提高連續性之工作效益
|

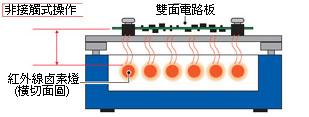

一般加熱板不能處理的雙面電路板，可以使用FR-870的非接觸式操作來處理。
拆除反射板只需要鬆開機器底部的四顆螺絲便可。容易清理助焊劑或小零件不小心跌進反射板上。
|
|
|
|
|
|
|
|
|
   |
|
消耗功率 |
110V-470W |
|
操作模式 |
動力模式，T/C模式
自動動力模式
自動T/C模式 |
|
設定範圍 |
動力模式: 0~100%
T/C模式: 50~200°C
設定時間: 0~999秒 |
|
發熱元件 |
鹵素燈 |
|
有效加熱範圍 |
190(W) x 80(D)mm |
|
發熱元件安裝範圍 |
248(W) x 140(D)mm |
|
工作區域 |
2個 |
|
溫度感測器 |
K類電熱偶 |
|
機身尺寸 |
290(W) x 100(H) x 308(D)mm |
|
重量 |
3.4kg |
|
發熱燈壽命 |
2,000 小時* |
|
發熱燈控制 |
動力模式: 百份比輸出系統
T/C模式: PID系統 |
|
外部輸入 |
可提供外部啟動輸入裝置 |
|
|
* 資料只供參考，並非保證。 |
|
|
|
  |
|
|
型號 |
產品說明 |
|
A1574 |
發熱燈 (100~120V) |
|
A1575 |
發熱燈 (220~240V) |
|
B3516 |
電熱偶 (K類) |
|
|
|
  |
|
|
HAKKO FR-870預熱台，電熱偶 (K類)，電源線，發熱燈 (備用)，操作說明書 |
|
|
|
|
|
