白光產品 > 焊鐵 > 送錫系列 > 374 自動出錫系統 |
|
|
|
 |
|
|
|
|
|
|
附設切割焊錫線功能之自動出錫系統, 能夠減低無鉛焊錫在高溫焊接時產生的飛散和錫球。 |
|
|
|
可設定送錫速度及時間。 |
|
|
|
可調節回錫量,減少浪費焊錫線。 |
|
|
|
拆消靜電設計 |
|
|
|
|
|
|
|
|
|
|
測試條件
|
|
Φ0.8 ×250mm (Sn 60%) |
|
|
每5秒以10/秒之速度迴圈5次送錫 |
|
|
400℃ |
焊錫線橫切面圖
測試結果
|

|
|
|
|
|
6W/110V |
|
|
DC 24V, 3.2W |
|
|
0 ~ 0.7 秒 (自動模式) |
|
|
每秒 4.5 ~ 26 mm/秒 |
|
|
0 ~ 182 毫米 (自動模式) |
|
|
0 ~ 5 毫米 |
|
|
自動/手動 |
|
|
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
|
|
最大1卷1kg卷軸 |
|
|
107(闊) X 106(高) X 215(深) mm |
|
|
約 1.6kg |
|
|
1m(內部: 特佛龍管, 外部: 可傳導氨基鉀酸酯管) |
*1.6mm直徑無沿錫線不適用於373/374系統。
|
|
|
|
附0.6mm錫線用調節錫線直徑環 |
|
|
附0.8mm錫線用調節錫線直徑環 |
|
|
附1.0mm錫線用調節錫線直徑環 |
|
|
附1.2mm錫線用調節錫線直徑環 |
|
|
附1.6mm錫線用調節錫線直徑環 |
*產品型號是跟據錫線直徑分類, 購買時請確定所用錫線直徑。
 |
|
|

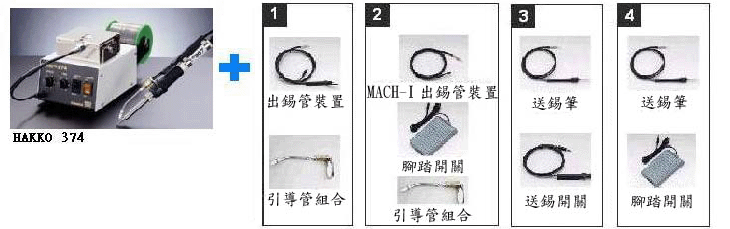

產品組合 |
|
|
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
FM-2027,
FM-2028 |
374 |
0.6,0.65mm |
B3485 |
B3477 |
無需另購焊鐵架 |
|
0.8mm |
|
1.0mm |
|
1.2mm |
B3486 |
B3478 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
912
(只識用於長套頭) |
374 |
0.6, 0.65mm |
B3485 |
B3479 |
無需另購焊鐵架 |
|
0.8mm |
|
1.0mm |
|
1.2mm |
B3486 |
B3480 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
907焊鐵 |
374 |
0.6mm |
B2146 |
B2143 |
無需另購焊鐵架 |
|
0.8mm |
B2147 |
|
1.0mm |
B2148 |
|
1.2mm |
B2149 |
B2144 |
|
1.6mm |
B2156 |
B2145 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
908焊鐵 |
374 |
0.6mm |
B2151 |
B2143 |
無需另購焊鐵架 |
|
0.8mm |
B2152 |
|
1.0mm |
B2153 |
|
1.2mm |
B2154 |
B2144 |
|
1.6mm |
B2157 |
B2145 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
900M焊鐵
N452, N453焊鐵 |
374 |
0.6mm |
B1674 |
B1631 |
B1647配926焊台
B1648配927,
928焊台
631-07配定溫焊鐵 |
|
0.8mm |
B1675 |
|
1.0mm |
B1676 |
|
1.2mm |
B1677 |
B1672 |
|
1.6mm |
B2119 |
B2125 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
900L焊鐵
N454焊鐵 |
374 |
0.6mm |
B1679 |
B1631 |
B1647配926焊台
B1648配927,
928焊台
631-07配定溫焊鐵 |
|
0.8mm |
B1680 |
|
1.0mm |
B1681 |
|
1.2mm |
B1682 |
B1672 |
|
1.6mm |
B2120 |
B2125 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
902焊鐵 |
374 |
0.6mm |
B1694 |
B1957 |
B1648配931焊台 |
|
0.8mm |
B1695 |
|
1.0mm |
B1696 |
|
1.2mm |
B1697 |
B1958 |
|
1.6mm |
B2123 |
B2127 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
恒溫焊鐵
(920/921/922) |
374 |
0.6mm |
B1684 |
B1632 |
B1649腳踏開關
631-07焊鐵架 |
|
0.8mm |
B1685 |
|
1.0mm |
B1686 |
|
1.2mm |
B1687 |
B1673 |
|
1.6mm |
B2121 |
B2126 |
|
焊鐵型號 |
主機 |
錫線直徑 |
引導管組合 |
出錫管裝置 |
另選焊鐵架 |
|
恒溫焊鐵
(918) |
374 |
0.6mm |
B1689 |
B1632 |
B1649腳踏開關
631-07焊鐵架 |
|
0.8mm |
B1690 |
|
1.0mm |
B1691 |
|
1.2mm |
B1692 |
B1673 |
|
1.6mm |
B2122 |
B2126 |
|
送錫筆 |
主機 |
錫線直徑 |
另選配件 |
|
C1234 |
374 |
0.6mm |
B2124送錫開關
或
B1649腳踏開關 |
|
0.8mm |
|
1.0mm |
|
C1235 |
374 |
1.2mm |
|
1.6mm |
|
|
|
|
|
|
|
|
|
|
|
|
